变频驱动系统 详情介绍

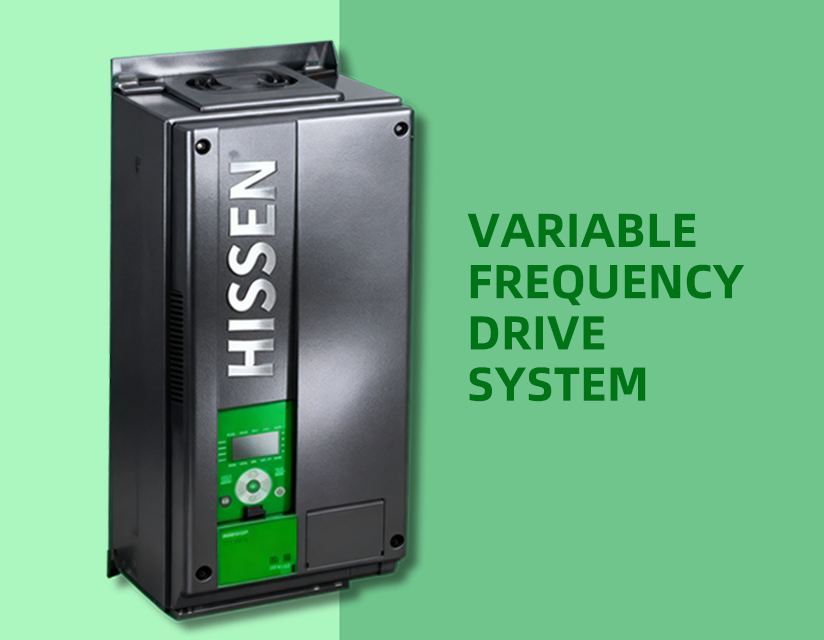

VARIABLE FREQUENCY DRIVE SYSTEM

认识 VFD：电机高效运行的 “智能大脑”

VFD（Variable Frequency Drive System，变频驱动器）是一种可精准控制电机转速的智能装置，通过实时适配 工况调节电机输出，从根源减少能源浪费，降低设备运行成本，是现代工业（尤其船舶领域）节能改造的核心设备。

优势与具体价值：

延长设备寿命：平稳调节转速，避免电机启停冲击，减少机械磨损，延长核心设备使用寿命

优化接口适配：支持多种扩展接口，可无缝集成至现有自动化系统，适配不同品牌、型号的电机

减少维护需求：智能监控设备状态，降低故障发生率，减少停机维护次数与成本

提升能源效率：按需调节电机转速，避免“全速运行”的能源浪费，显著提升能源使用效率

大幅降低能耗：相比传统定速电机，节能率高达70% ；

快速回收成本：初期改造投资回报率仅需6-12 个月，长期收益显著。

针对船舶领域的特殊性（如多风机协同、工况波动大、对稳定性要求高），我们推出定 制化 VFD 改造方案，核心覆盖 “冷却水系统” 与 “机舱风机控制系统”，确保系统稳定运行、节能高效。

1. 核心应用场景方案

（1）冷却水系统

智能调节：根据实时工况精准调节电机转速，动态分配在网电机数量，避免 “空转耗能”； 联动控制：多台风机变频器支持通信联动，均衡分配运行时间，减少单设备负荷；

可视化管理：通过人机界面（HMI）实时显示运行状态、设置参数，确保系统平稳可控。

（2）机舱风机控制系统

智能控制：实现泵与风扇全自动调节，搭配 PID控制，精准响应工况变化；

多重保障：支持 “旁路控制”，故障时自动切换备用模式，避免停机风险；

远程监控：提供远程控制与通信接口，可集成至船舶中央控制系统，方便集中管理。

2.方案核心配置

（1）VFD 设备参数

品牌选择：选用国际知名品牌（Sinamics/Vacon/Schneider/ABB/Danfoss），质量稳定可靠；

功率范围：覆盖 0.75kW-250kW，适配船舶各类中小型电机；认证支持：可提供船级社证书，满足船舶行业合规要求。

（2）配套传感器

温度传感器（PT100）：实时监测设备温度，避免过热故障；

压力传感器（4-20mA）：精准采集系统压力，作为转速调节依据；

压差传感器（4-20mA）：动态监控管路压差，优化流量分配。

（3）方案核心特性

维护方便：设备结构模块化，故障排查简单，使用寿命长；

稳定可靠：取代传统定速运行方式，转速调节平稳，适应船舶复杂工况；

绿色节能：减少能源消耗的同时降低碳排放，符合环保要求。

年度节能分析

节能原理：VFD 根据实时工况智能调节电机转速， 避免传统定速电机 “满负荷运行” 的能源浪费；

节能效果：通常情况下，年度节能率可达50% 以上，以 100kW 电机为例，若年运行 8000 小时、 电价 1 元 / 度，年节能收益可达40 万元以上；

附加价值：除节能外，还可提升设备运行性能、增强过程控制精度、延长设备寿命、减少碳排放，实现 “经济价值 + 环保价值” 双重收益。

特色服务体系

（1）ESS节能系统

根据船舶实际运行工况优化泵与风机转速，提升电机效率，减少碳排放，可无缝集成至船舶自动化系统，实现 “智能控能、绿色运行”。

（2）定制化服务

按船舶特点定制设计方案，精准适配不同船型、操作条件；

优化设备操作流程，降低船员操作难度； 灵活调整安装地点与调试时间，减少对船舶运营的影响。

（3）智能管理与稳定保障

智能控制：实现设备远程监控与自动化调节，优化控制过程；

 快速响应：配备7×24 小时服务热线，故障时快速上门解决；

一站式支持：从前期调研到项目交付，提供端到端无缝服务，减少客户沟通成本与工作量。

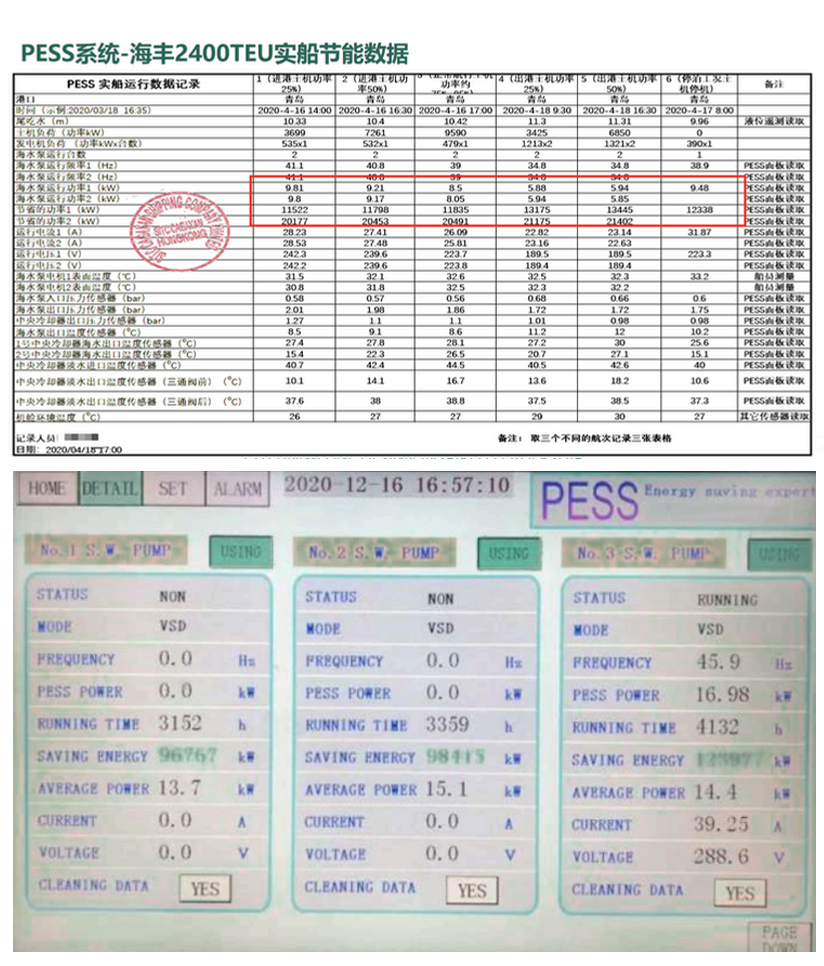

案例（部分）

*则9个月共节省燃油:319159*0.2=63832 kg=63.832 T
